一、KP一1系列材料

　　KP一1材料包括：KP一1胶泥、KP一1砂浆、KP一1砼，是由耐酸耐热粉料、骨料、固化剂、促进剂、外加剂等材料混合而成，与钠水玻璃胶泥相比。具有如下特点：

　　1、固化时硅酸钾与缩合磷酸铝反应彻底，而硅酸钠和氟硅酸钠的反应只能达到80％。

　　2、对硫酸、醋酸、磷酸等具有优良的耐蚀性。

　　3、有良好的抗渗性，煤油吸收率比钠水玻璃材料低50％以上。

　　4、无毒、无污染、易施工。

　　5、良好的耐热性，能耐600~C以下酸性介质腐蚀。

　　二、KP一2系列材料

　　KP一2材料是在KP一1材料的基础上改进而来的耐酸、耐高温胶结材料，是在骨料和填料中减少耐温较差的硅质材料增加耐热的氧化铝成份，主要用于窑炉、砌筑及烟道的防腐内衬，此材料亦可分为胶泥、砂浆和砼，可作为块材砌筑的粘接剂，也可进行整体浇注，可耐1 200℃以下高温。 　　其特点为：

　　1、耐温好，烧结收缩率低。

　　2、耐腐蚀性相同于KP一1材料。

　　3、和易性好，便于施工。

　　三、KPM系列材料

　　KPM是密实性KP一1材料的简称，其原理是通过把KP一1材料中增加一定量的无机滞密剂或高分子材料的办法提高其抗渗性，和抗腐蚀能力，常用于温度不大于3000C的设备内衬及地面面层墙裙及地沟等。本厂生产的KPM砼的抗渗可达1.5MPa。

　　其特点为：

　　1、抗渗性好。

　　2、弹性较好，抗冲击性能好。

　　3、耐稀酸性能好于KP一1、KP一2。

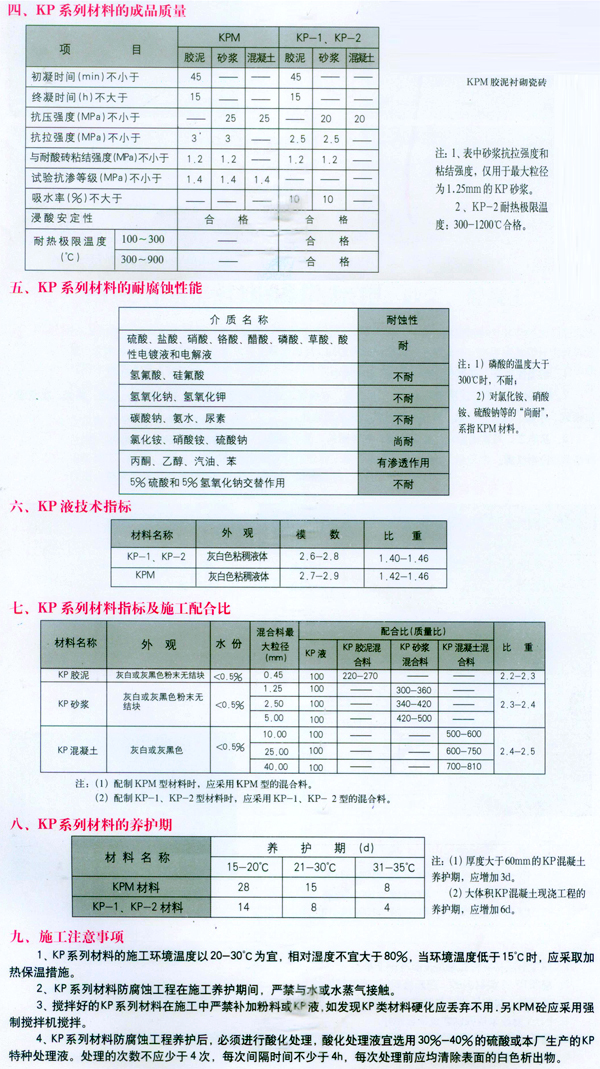

　　4、施工环境的温度、湿度同于KP一1材料。
